와이어타입 유온센서 ( TA-100 Model ) 사용안내.                                            2007/05/01  파워상사

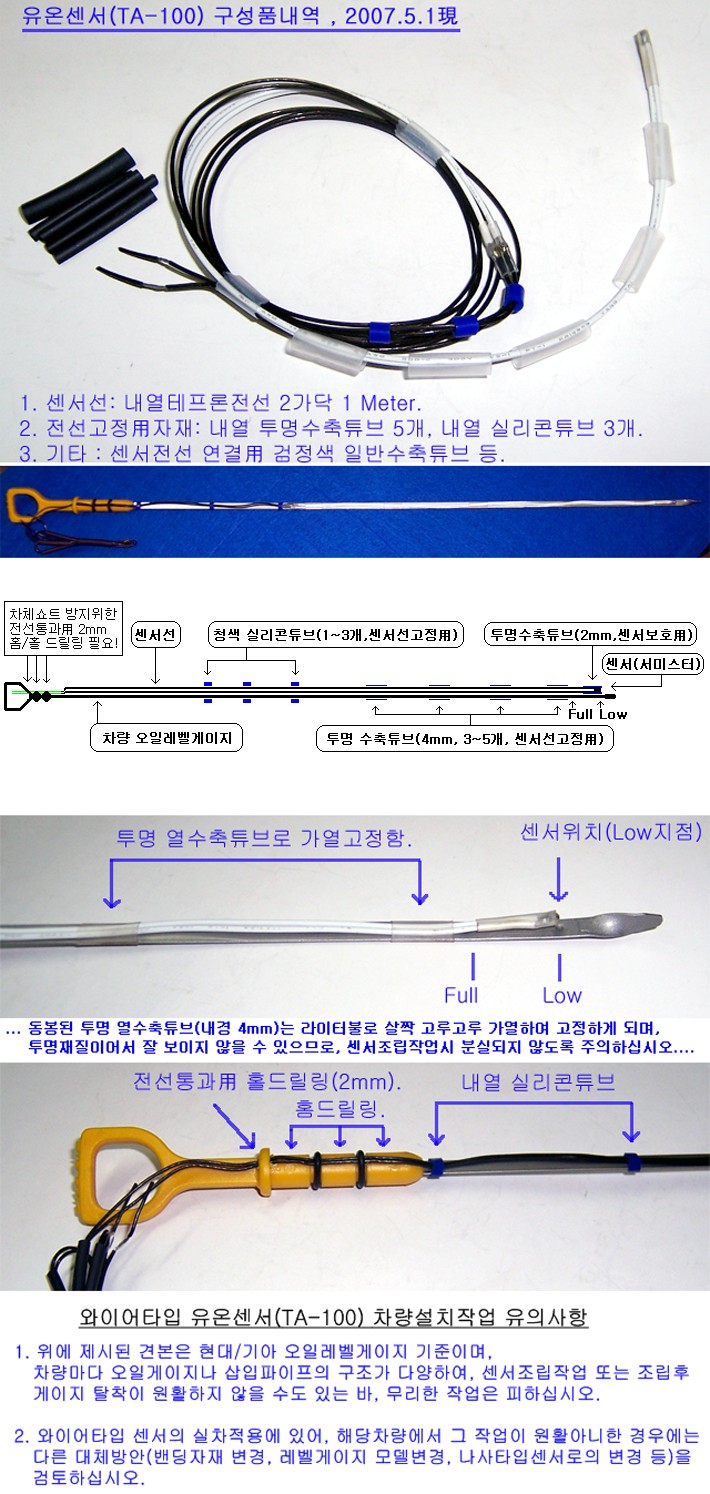

 I. 공급부품 내역

  1) 센서선 2가닥 1meter ( 내열 테프론전선 ) : 전선 2가닥은 극성구분 없으며, 하나는 센서출력, 나머지는 센서접지用.

  2) 센서선 고정용 자재 : 청색 내열실리콘 튜브 3개,  투명 내열 열수축튜브 5개 ( 내경 4mm ).

  3) 기타 : 검정색 일반 열수축튜브 ( 센서선 전선 정리用 ), 등.

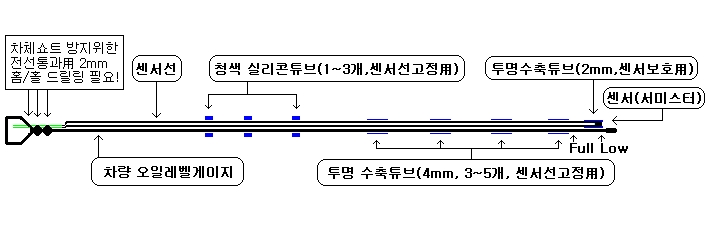

 II. 차량 오일레벨게이지에의 부착작업 개요도

 III. TA-100 실차 적용관련 참고사항

  1) 센서선 고정자재인 투명 내열수축튜브는 라이터불로 살짝 고루고루 가열하면 수축되면서 고정역할을 하게되며,

      투명색상이어서 눈에 잘 띄지 않을 수 있으므로, 센서조립작업시 분실되지 않도록 주의하십시오.

  2) 차종별로 차량의 오일레벨게이지나 게이지삽입파이프의 구조가 다양하여, 센서조립작업  또는 조립후 게이지탈착이

      원활하지 않은 차종이 있을 수 있는 바,  동 작업곤란차량에서는 무리한 작업은 진행하지 마시고, 다른 대체방안

      ( 밴딩자재 변경,  타차종 레벨게이지 응용, 나사타입 유온센서로의 변경 등 )을 검토하십시오.

  3) A/S 및 기술지원: 파워상사( Tel. 02-521-3213, 011-9135-3213  www.powerbetter.com )
