AutoGauge 와이어타입 유온센서 ( TA-100B Model )
I. 제품 특성 :
1. 차량 엔진오일 레벨게이지(Oil Ruler)에 부착가능한 타입으로서, 각종의 차량에서 유온센서 설치
작업을 상당한 수준으로 용이하게 해준다 ( 변속기 트랜스밋션오일쪽에도 적용가능 ).
2. 적절한 지점에 센서가 배치됨으로서 오일온도변화에 빠르게 반응하며,
간결한 구조로서 안정적 측정이 가능하다.
3. 내열 와이어타입, 전자식 온도센서 채택 ( 센서선 극성구분없고, 2선중 하나는 출력, 나머지는 접지 ).
4. 적용가능 차량 : 12volt 전차종 ( 설치작업 곤란한 차종이 있을수 있음 )
5. DIY난이도 : 중급.
II. 적용가능 게이지 :
.. AutoGauge 유온/수온 게이지 특정모델에 한함 ( K60/K52 시리즈, Other 60/52A**** 시리즈 ).
III. 취급기간: 2009. 5/26 ~

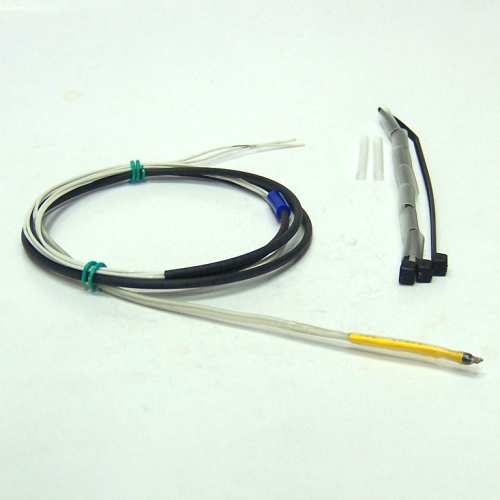

< TA-100B 와이어타입 유온센서 공급품 내역 >

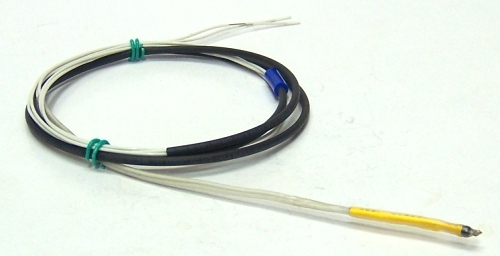

... 센서선 1 meter : 내열 테프론 전선, 하양색 2가닥, 센서+/센서-접지, 극성구분 없음.
... 차량 오일레벨게이지(Oil Ruler) 센서선 고정用 자재: 투명 내열 열수축튜브, 청색 실리콘밴드.
,,. 기타 : 배선 정리용 일반 수축튜브(검정색) 50cm, 케이블타이, 사용안내자료.
... 공급원: AutoGauge ( Taiwan ) 및 파워상사,
... 참고사항: 위 적용부품의 일부분에 대하여는 회사의 사정에 따라 예고없이 변경될 수 있습니다.
와이어타입 유온센서 ( TA-100B Model ) 사용안내. 2009/05/12 파워상사

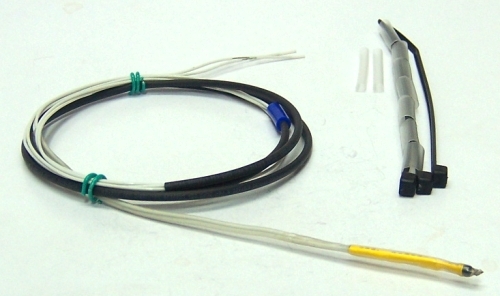

I. 공급부품 내역
1) 센서선 2가닥 1meter ( 내열 테프론전선 ) : 전선 2가닥은 극성구분 없으며, 하나는 센서출력, 나머지는 센서접지用.
2) 센서선 고정용 자재 : 투명 내열 열수축튜브 5개 ( 내경 4mm ), 청색 내열실리콘 튜브 1개.
3) 기타 배선정리용 자재: 검정색 일반 열수축튜브, 케이블타이 등.

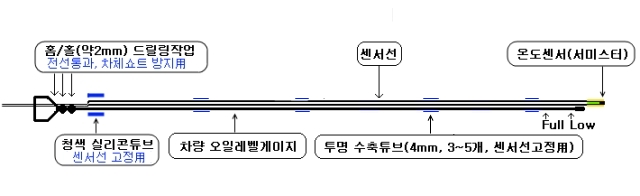

II. 차량 오일레벨게이지에의 부착작업 개요도
III. TA-100B 센서 실차 적용관련 참고사항
1) 센서선 고정자재인 투명 내열수축튜브는 라이터불로 살짝 고루고루 가열하면 수축되면서 고정역할을 하게되며,
투명색상이어서 눈에 잘 띄지 않을 수 있으므로, 센서조립작업시 분실되지 않도록 주의하십시오.
2) 차종별로 차량의 오일레벨게이지나 게이지삽입파이프의 구조가 다양하여, 센서조립작업 또는 조립후 게이지탈착이
원활하지 않은 차종이 있을 수 있는 바, 동 작업곤란차량에서는 무리한 작업은 진행하지 마시고, 다른 대체방안
( 밴딩자재 변경, 타차종 레벨게이지 응용, 나사타입 유온센서로의 변경 등 )을 검토하십시오.

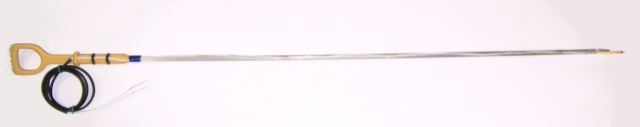

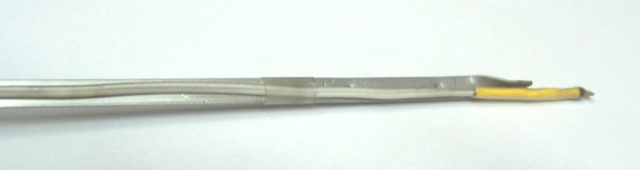

< TA-100B 참고자료 : 차량 오일레벨게이지(Oil Ruler) 부착 사진 >
자료 작성일자 : 2009/5/12,
